線纜拉絲過(guò)程中如何防止銅線發(fā)黑？

2023-05-31 來(lái)源：潤(rùn)滑油情報(bào)

摘要：拉絲油池面積較小，回流管道短，且密封，造成散熱慢，導(dǎo)致乳化液油溫度高。

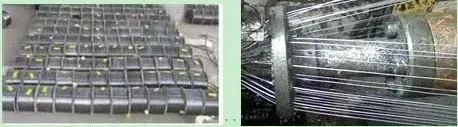

1.拉絲油池面積較小，回流管道短，且密封，造成散熱慢，導(dǎo)致乳化液油溫度高。

2.是銅絲退火原因造成的。

a.是連拉連退的冷卻水一般都是用自來(lái)水、地下水，由于水質(zhì)各地不盡相同，有些地區(qū)水質(zhì)的PH 值較低，只有5.0至5.5，把原來(lái)拉絲油中抗氧化油膜都清洗掉了，退火后的銅線易氧化、發(fā)黑；

b.是在普通拉絲機(jī)拉好的成品銅絲在另一條退火線上退火，冷卻水也沒(méi)有使用抗氧化劑，抗氧時(shí)間短，很快就會(huì)出現(xiàn)氧化發(fā)黑現(xiàn)象；

3.是一些老廠還沿用退火缸來(lái)退火，以下幾種原因也會(huì)造成氧化、發(fā)黑：

a.是該退火缸螺母沒(méi)擰緊，沖完二氧化碳或高純氮后漏氣；

b.是出缸的銅線溫度過(guò)高，超出30℃時(shí)；c.是拉絲拉絲油保養(yǎng)不夠，PH 值過(guò)低；

這些情況夏天氣溫高時(shí)較為常見(jiàn)，拉絲油不停地使用會(huì)有所損耗，溫度高時(shí)則損耗較快，若不及時(shí)補(bǔ)充新的原油，這時(shí)含脂量少，再加上氣溫高，拉絲油的溫度也可能超出45℃，就很容易造成氧化發(fā)黑。

4.由于目前普遍使用高速拉絲，其速度提高了，相對(duì)散熱時(shí)間減少了，給氧化帶來(lái)了一定空間與時(shí)間。

因此，建議生產(chǎn)廠家多注意拉絲油的含脂量情況，使用溫度，PH 值的等是否恰當(dāng)，春天黃霉雨季節(jié)細(xì)菌繁殖較快，可使用殺菌防霉劑，夏天可用抗氧化劑，解決氧化、發(fā)黑問(wèn)題就不成問(wèn)題。
